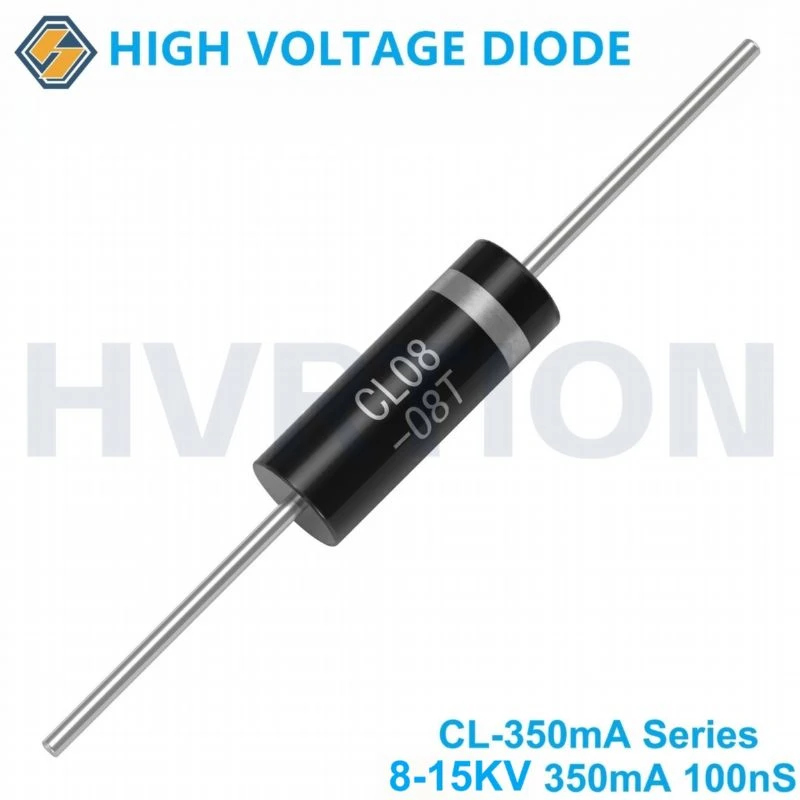

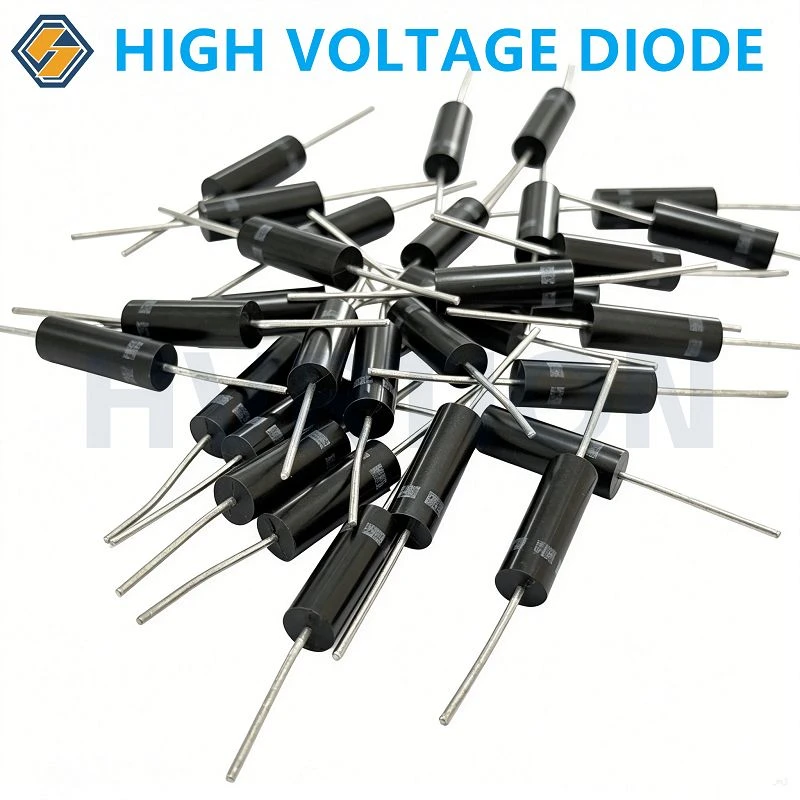

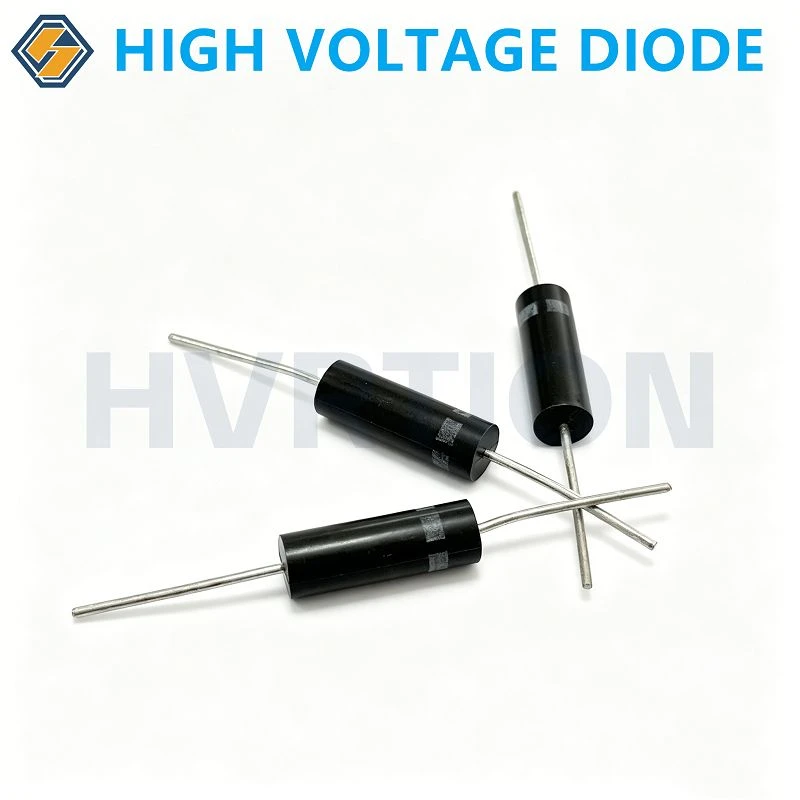

Przegląd produktu
Seria CL-350mA oferuje kompleksową gamędiody szybkiego odzyskiwaniaprzeznaczony do zastosowań wymagających wysokiego napięcia blokującego, umiarkowanego prądu przewodzenia (350 mA) i wyjątkowo krótkiego czasu powrotu do tyłu (0,1 μs). Przy napięciu znamionowym od8KV do 15KVdiody te zapewniają efektywne przełączanie i niskie straty mocy. Osiowe pakiety przewodów odpowiednie do automatycznego wkładania, odpowiednie do kuchenek mikrofalowych, zasilaczy laserów, generatorów promieni rentgenowskich- i przemysłowych urządzeń wysokiego napięcia. Niezawodne pakiety przewodów osiowych. Bezpośrednio z fabryki.
Kluczowe funkcje
Wysokie napięcie blokujące– VRRM: 8KV ~ 15KV
Prąd przewodzenia– JEŻELI(AV): 350mA
Szczytowy prąd udarowy– IFSM: 15 A (-powtarzalny), 30 A dla CL05-15S
Bardzo-szybki czas odzyskiwania– trr: 0,1μs (0,15μs dla CL05-15S)
Niski spadek napięcia w kierunku przewodzenia– Maks. VF od 12 V do 40 V @ IFM=350mA
Niski wyciek wsteczny– IR1: 5μA @ VRRM, stopień Ta=25
Temperatura złącza roboczego– Tj: 130 stopni
Temperatura przechowywania– Tstg: -40 stopni ~ +130 stopni, -40 stopni ~+160 stopni dla CL05-15S
Zgodny z dyrektywą RoHS, wykończenie-bez ołowiu
Aplikacje
- Prostowanie wysokiego napięcia w kuchence mikrofalowej
- Zasilacze wysokiego napięcia do laserów i plazmy
- Generatory-promieni rentgenowskich i sprzęt medyczny
- Elektrofiltry (ESP)
- Kopiarki/drukarki laserowe
- Powielacze WN i obwody ładowania kondensatorów
Charakterystyka elektryczna i wymiary
|
Typ |
Wartości znamionowe |
Temp. Stan |
Charakterystyka elektryczna |
Wymiar |
|||||
|
VRRM |
JEŻELI(AV) |
IFSM |
Tj |
Tstg |
VF |
IR1 |
Trr |
φciało*L, φprzewód |
|
|
[IFM=350mA] |
[VR=VRRM] |
||||||||
|
KV |
mama |
A |
stopień |
stopień |
V |
μA |
μS |
mm |
|
|

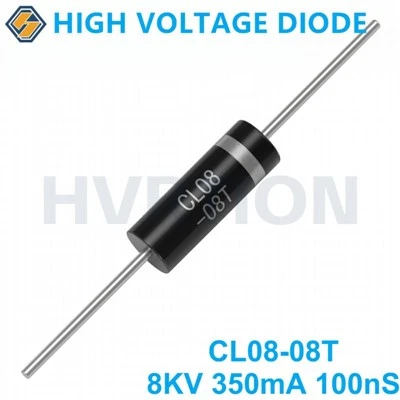

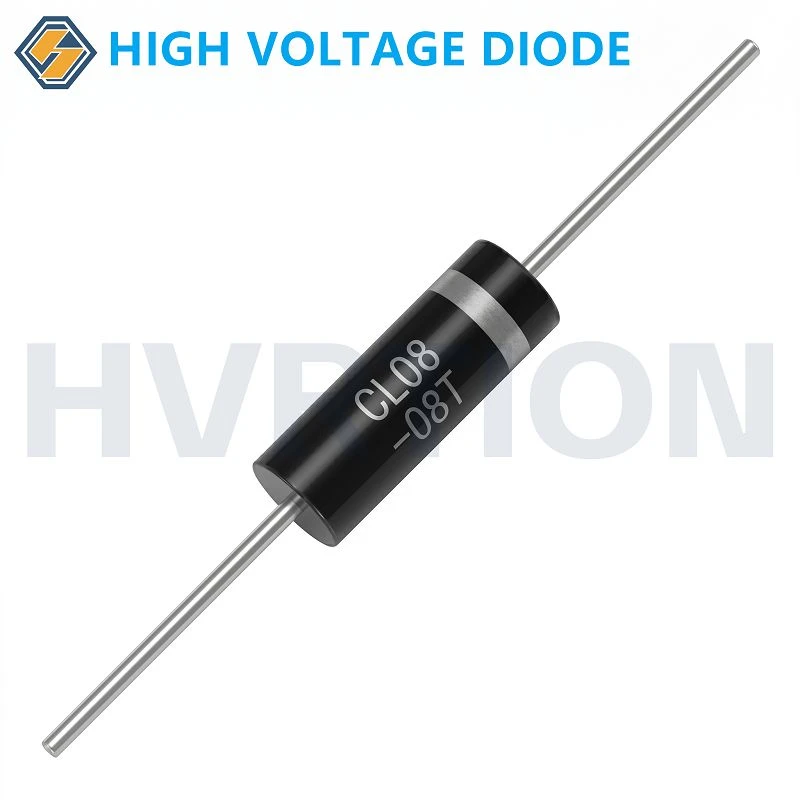

CL08-08T |
8 |
350 |
15 |
130 |
-40~+130 |
16 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|
CL08-08 |
8 |
350 |
15 |
130 |
-40~+130 |
12 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|
CL08-09 |
9 |
350 |
15 |
130 |
-40~+130 |
13 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|
CL08-10T |
10 |
350 |
15 |
130 |
-40~+130 |
21 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|

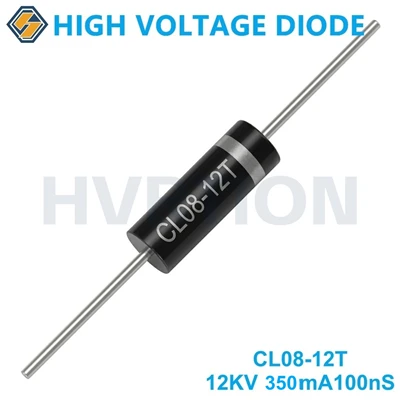

CL08-12T |
12 |
350 |
15 |
130 |
-40~+130 |
22 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|
CL08-08C |
8 |
350 |
15 |
130 |
-40~+130 |
13 |
5 |
0.1 |
Φ4.5*15/Φ1.0 |
|

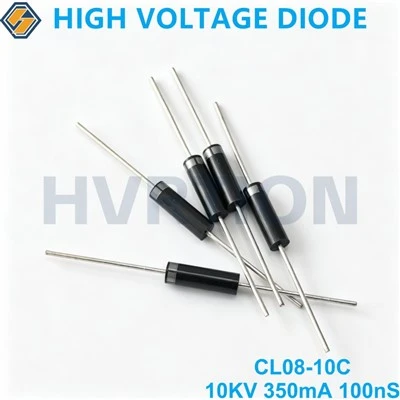

CL08-10C |
10 |
350 |
15 |
130 |
-40~+130 |
21 |
5 |
0.1 |
Φ4.5*15/Φ1.0 |
|
CL05-15S |
15 |
350 |
40 |
160 |
-40~+160 |
50 |
5 |
0.15 |
Φ4.5*15/Φ1.2 |
*Wszystkie wartości są wartościami maksymalnymi, chyba że określono inaczej (stopień Ta=25).
Dane mechaniczne
- Opakowanie: Formowane tworzywo sztuczne, klasa UL94V-0
- Polaryzacja: zaznaczone pasmo katody
- Montaż: Skok osiowy
Informacje o zamawianiu

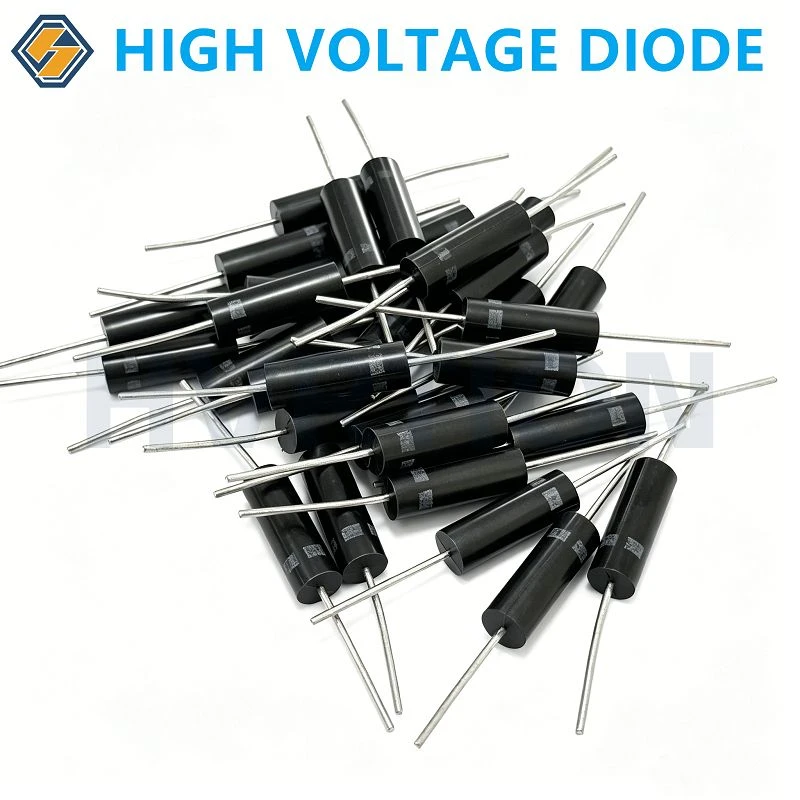

Opakowanie:Luzem (200szt/worek). MOQ do negocjacji.
Dlaczego warto wybrać tę serię?
- Sprawdzona niezawodnośćdo ciągłej pracy pod wysokim napięciem
- Szybki powrót do zdrowiazmniejsza straty przełączania w obwodach wysokiej częstotliwości
- Szeroki wybór napięcia– dopasować dokładnie do potrzeb, bez-przesadnej inżynierii
- Wiele konfiguracji mechanicznych– pasuje do różnych układów PCB
- Bezpośrednia wymianadla typowych numerów katalogowych prostowników WN
Wsparcie techniczne
Skontaktuj się z naszym zespołem, aby uzyskać informacje na temat wartości znamionowych napięcia/prądu wykraczających poza standardowe serie (dostępne są niestandardowe zespoły HV).

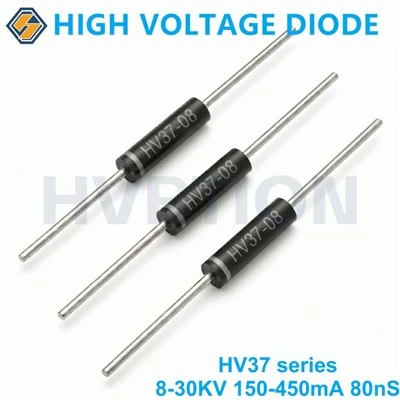

Popularne Tagi: Dioda wysokiego napięcia cl 350ma z szybkim odzyskiwaniem, Chiny Producenci i dostawcy diody wysokiego napięcia cl 350ma, Dioda szybkiego odzyskiwania CL08 12T, Dioda szybkiego odzyskiwania serii HV37
