Przegląd produktu
Seria wysokonapięciowych stosów krzemowych została specjalnie zaprojektowana do spawarek RF, urządzeń grzewczych wysokiej częstotliwości, przemysłowych zasilaczy wysokiego napięcia i systemów przełączających wysokiej częstotliwości.
Dzięki zakresowi napięcia od 15 kV do 40 kV i wydajności prądowej od 1 A do 5 A ten krzemowy stos prostowników zapewnia doskonałą izolację wysokiego napięcia, odporność na przepięcia, niski spadek napięcia w kierunku przewodzenia i-długoterminową niezawodność w wymagających środowiskach przemysłowych.
W produkcie zastosowano wysokiej jakości krzemowe chipy prostownicze-i zoptymalizowaną technologię hermetyzacji, co zapewnia stabilną pracę w warunkach wysokiej-częstotliwości i wysokiego-napięcia.
Jest szeroko stosowany w spawarkach RF, maszynach-o wysokiej częstotliwości, medycznych-generatorach promieni rentgenowskich, sprzęcie do natryskiwania elektrostatycznego, elektrostatycznych systemach usuwania pyłu, sprzęcie do testowania wysokiego napięcia i zasilaczach przemysłowych.
Kluczowe funkcje
✔ Możliwość prostowania wysokiego napięcia
* Zakres napięcia wstecznego: 15KV–40KV
* Zakres prądu przewodzenia: 1A–5A
* Zaprojektowany do zastosowań związanych z konwersją wysokiego napięcia prądu stałego
✔ Wysoka niezawodność i długa żywotność
* Wysokiej jakości struktura chipa krzemowego
* Doskonała wydajność izolacji elektrycznej
* Stabilna praca w warunkach ciągłego wysokiego napięcia
✔ Możliwość wysokiego prądu udarowego
* Silna odporność na chwilowe uderzenia prądu
* Nadaje się do spawania RF i przemysłowych zastosowań związanych z zasilaniem impulsowym
✔ Niski spadek napięcia przewodzenia
* Zmniejszona utrata mocy
* Poprawiona wydajność systemu
* Niższe naprężenia termiczne podczas pracy
✔ Projekt aplikacji wysokiej częstotliwości
* Zoptymalizowany pod kątem-zasilaczy przełączających o wysokiej częstotliwości
* Nadaje się do sprzętu RF wymagającego szybkiego i stabilnego prostowania
✔ Możliwość dostosowania
Aplikacje
* Zgrzewarki do tworzyw sztucznych RF
* Sprzęt spawalniczy wysokiej częstotliwości
* Zgrzewarki do PCV
* Systemy grzewcze wysokiej częstotliwości
* Zasilacze impulsowe wysokiej częstotliwości
* Przemysłowe generatory RF
* Systemy inwertorowe wysokiego napięcia
* Urządzenia grzewcze wysokiej częstotliwości
* Medyczne generatory-promieni rentgenowskich
* Przemysłowe systemy-rentgenowskie
* Sprzęt inspekcyjny wysokiego napięcia
* Laboratoryjne zasilacze wysokiego napięcia
* Elektrostatyczne systemy natryskowe
* Urządzenia do malowania proszkowego
* Sprzęt do odpylania elektrostatycznego
* Przemysłowe systemy oczyszczania powietrza
Specyfikacje produktu
|
Typ |
Wartości znamionowe |
Temp. Stan |
Charakterystyka elektryczna [Ta=25 stopień ] |
Wymiar |
|||||||
|
VRRM |
JEŻELI(AV) |
IFSM |
Tj |
Tstg |
VFM |
IR1 |
L±2.0 |
W±2.0 |
H±2.0 |
Nitka |
|
|
KV |
A |
A |
stopień |
stopień |
V |
uA
|
mm |
mm |
mm |
||
|

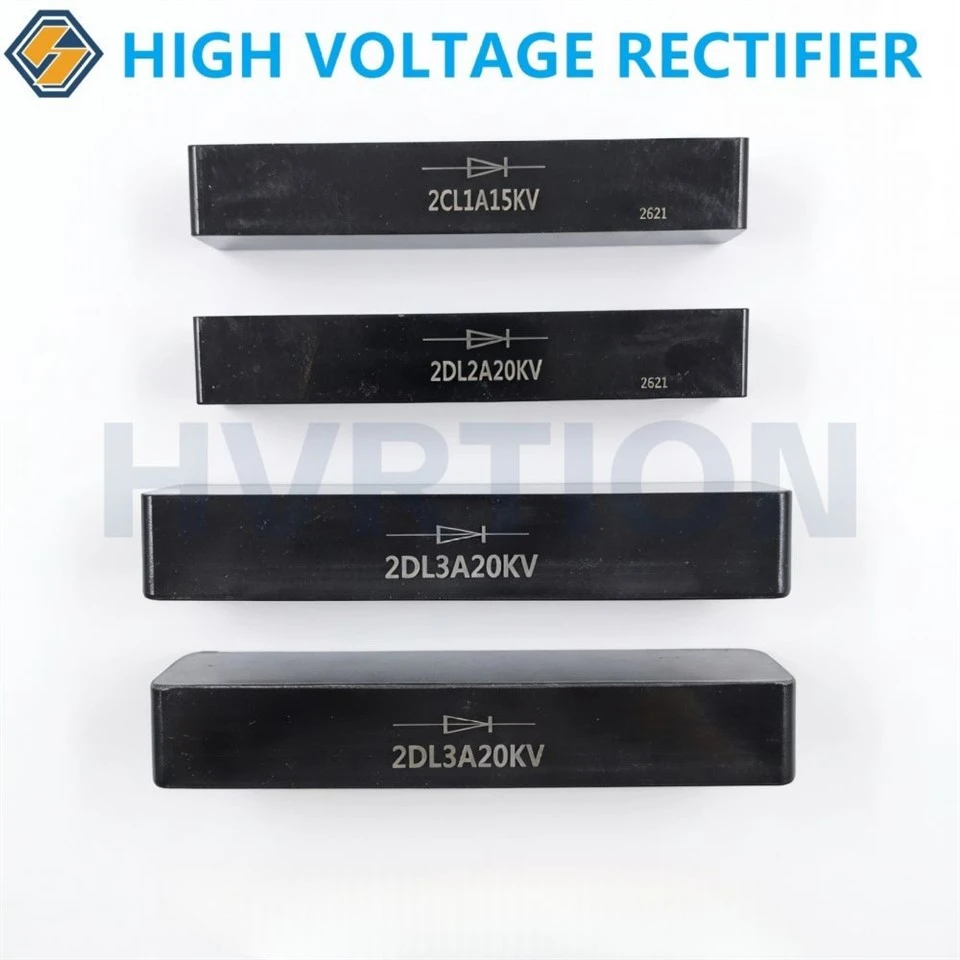

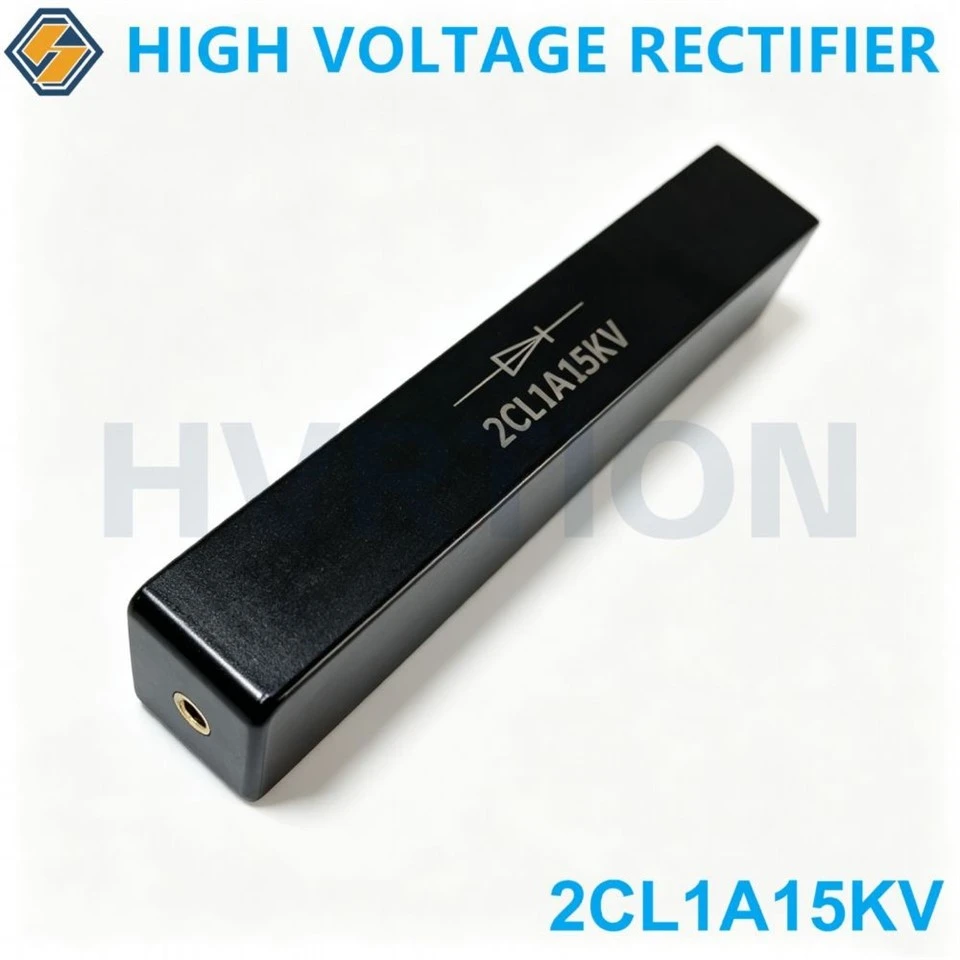

2CL1A15KV |
15 |
1 |
50 |
150 |
-40~150 |
18 |
5 |
130 |
25 |
20 |
M5 |
|
2CL1A20KV |
20 |
1 |
50 |
150 |
-40~150 |
24 |
5 |
130 |
25 |
20 |
M5 |
|
2CL1A/25KV |
25 |
1 |
50 |
150 |
-40~150 |
28 |
5 |
130 |
25 |
20 |
M5 |
|

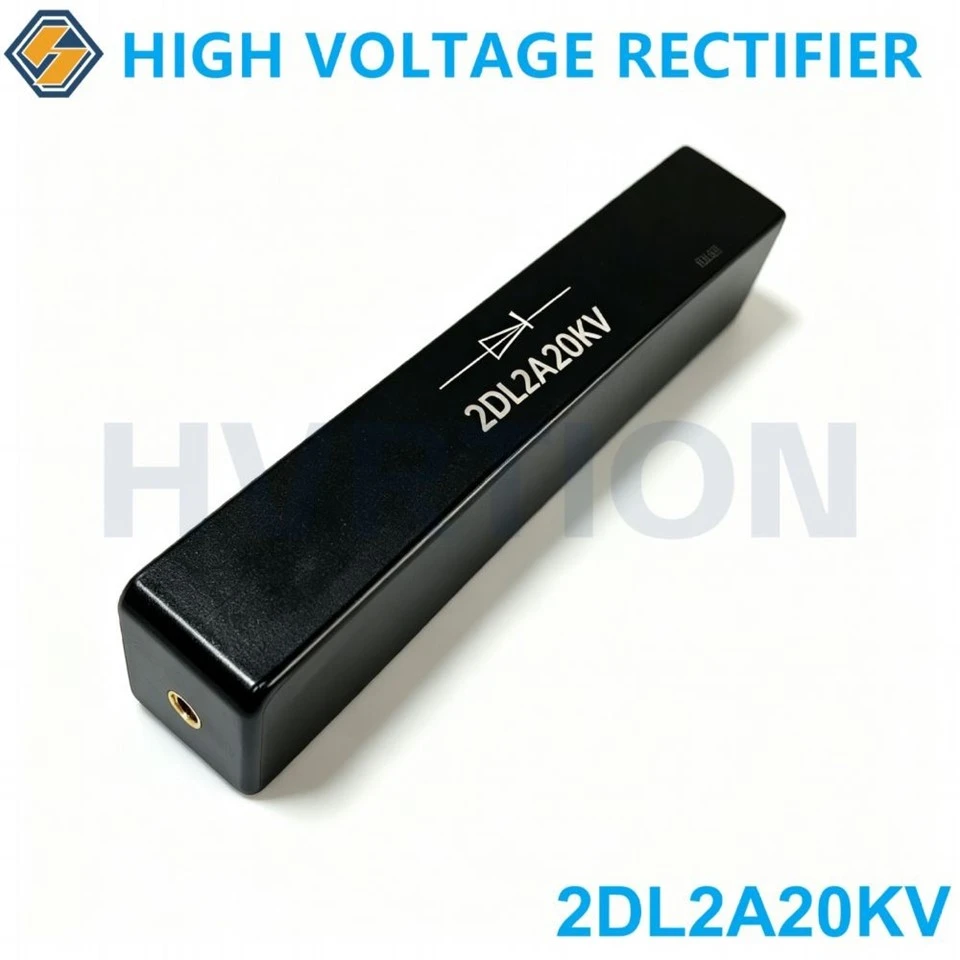

2DL2A20KV |
20 |
2 |
80 |
150 |
-40~150 |
24 |
5 |
130 |
25 |
20 |
M5 |
|
2DL2A25KV |
25 |
2 |
80 |
150 |
-40~150 |
28 |
5 |
130 |
25 |
20 |
M5 |
|
2DL3A30KV |
30 |
3 |
100 |
150 |
-40~150 |
36 |
5 |
150 |
35 |
25 |
M5 |
|
2DL3A40KV |
40 |
3 |
100 |
150 |
-40~150 |
48 |
5 |
285 |
60 |
30 |
M5 |
|

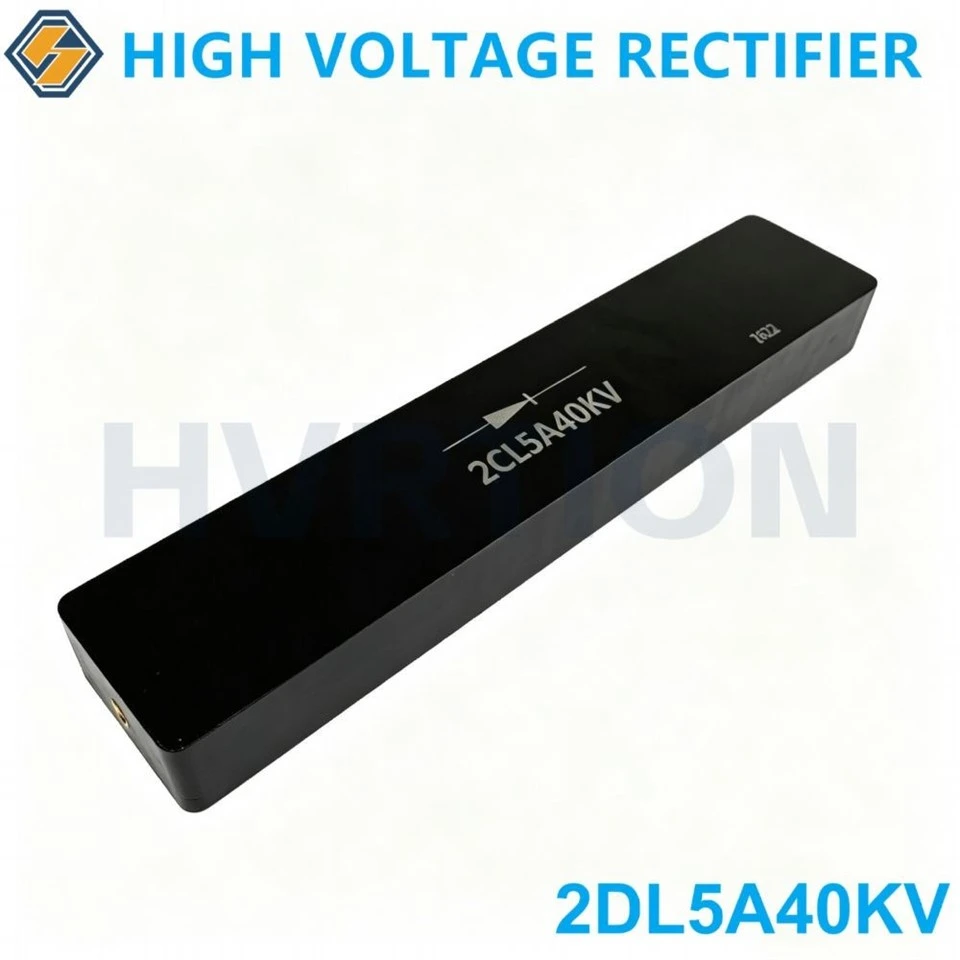

2DL5A40KV |
40 |
5 |
200 |
150 |
-40~150 |
48 |
10 |
285 |
60 |
30 |
M5 |
Charakterystyka mechaniczna
|
Parametr |
Specyfikacja |
|
Pakiet |
Stos silikonowy formowany epoksydowo |
|
Materiał izolacyjny |
Żywica epoksydowa o wysokiej niezawodności |
|
Terminal |
Zacisk śrubowy M5 |
|
Montowanie |
Dostosowana konstrukcja mechaniczna |
|
Ochrona powierzchni |
Powłoka antykorozyjna- |
|
Zakres temperatur |
-40 stopni ~ +150 stopni |
Zalety w porównaniu z konwencjonalnymi prostownikami
|
Funkcja |
Stos silikonowy wysokiego napięcia |
|
Możliwość napięcia |
Do 40KV |
|
Aktualne możliwości |
Do 5A |
|
Możliwość przepięcia |
Doskonały |
|
Stabilność termiczna |
Wysoki |
|
Instalacja |
Zwarta konstrukcja |
|
Niezawodność |
Klasa przemysłowa |
Dlaczego warto wybrać nasz stos silikonowy wysokiego napięcia?
Profesjonalny producent półprzewodników wysokiego napięcia
Zapewniamy:
✔ Stosy diod wysokiego napięcia
✔ Moduły prostownika spawalniczego RF
✔ Elementy prostownika wysokiej częstotliwości
✔ Indywidualne rozwiązania w zakresie półprzewodników wysokiego napięcia
Nasze produkty przeznaczone są do wymagających zastosowań przemysłowych wymagających:
* Stabilność wysokiego napięcia
* Wysoka wydajność prądowa
* Długa żywotność
* Niezawodne działanie w trudnych warunkach
Często zadawane pytania
P: Do czego służy stos silikonowy wysokiego napięcia?
Odp.: Stos krzemowy wysokiego napięcia służy do przekształcania wysokiego napięcia prądu przemiennego na stabilną moc prądu stałego w spawarkach RF, generatorach wysokiej częstotliwości, sprzęcie-radiowym i zasilaczach przemysłowych.
P: Który prostownik nadaje się do spawarek RF?
Odp.: Stosy krzemowe wysokiego napięcia o napięciu znamionowym 15 KV–51 KV i prądzie 1 A–10 A są powszechnie stosowane w spawaniu RF i zastosowaniach o wysokiej częstotliwości.
P: Czy można dostosować stosy krzemowe wysokiego napięcia?
O: Tak. Napięcie znamionowe, obciążalność prądowa, rozmiar, konstrukcję zacisków i konstrukcję mechaniczną można dostosować do wymagań klienta.
