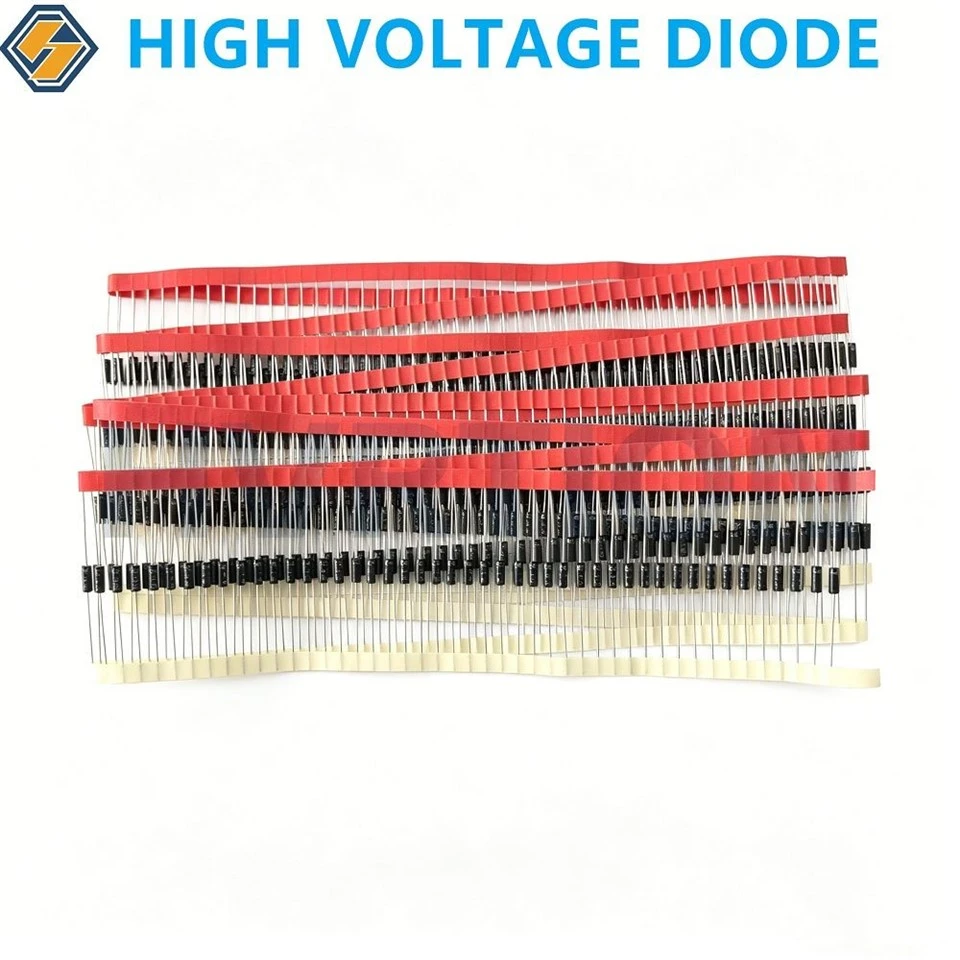

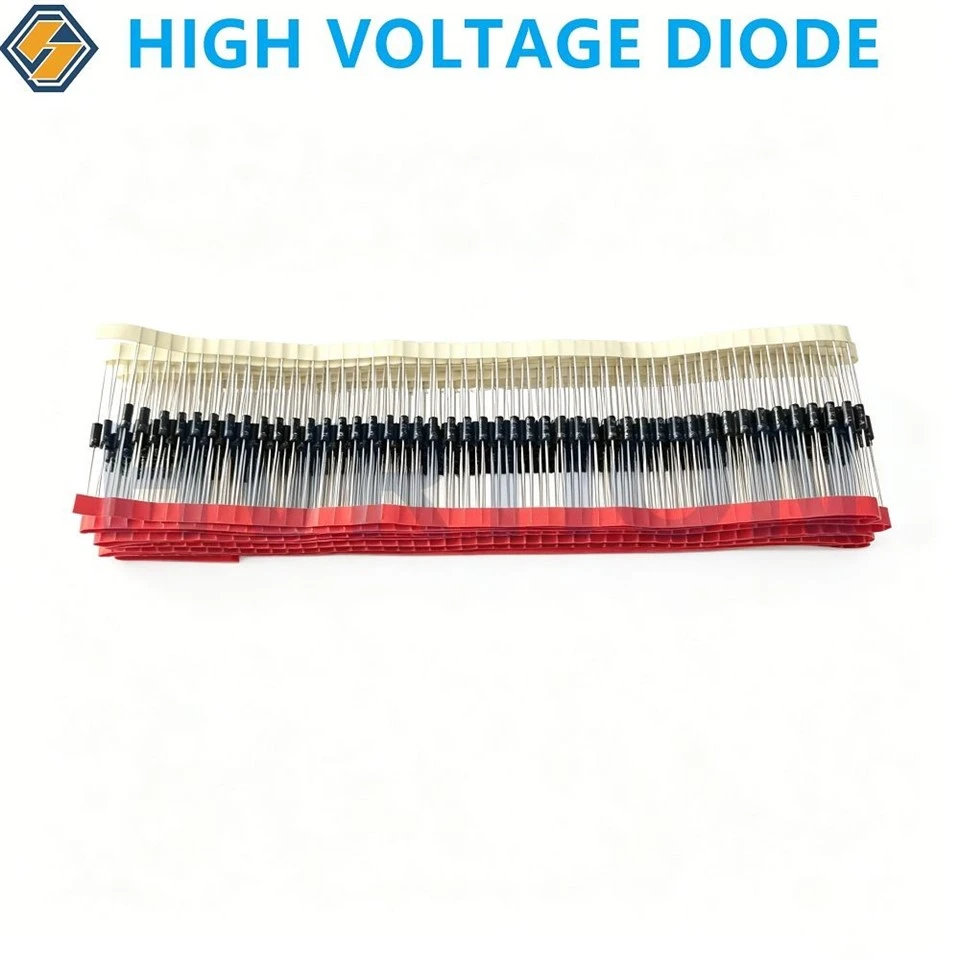

Przegląd produktu
Dioda szybkiego odzyskiwania 2CL82 jest przeznaczona do prostowania-wysokoczęstotliwości i{3}}wysokiego napięcia w zastosowaniach medycznych, przemysłowych i naukowych. Szczególnie nadaje się do generatorów promieni rentgenowskich, systemów wytwarzania ozonu, elektrofiltrów i zasilaczy do ładowania kondensatorów. Czas odzyskiwania wstecznego wynoszący 100 nS minimalizuje straty przełączania w-obwodach wysokiej częstotliwości, a solidny pakiet HV zapewnia niezawodną pracę w trudnych warunkach dzięki ochronie przed wyładowaniami koronowymi i łukiem elektrycznym.
Cechy
- Ultra-wysokie napięcie w kompaktowej konstrukcji
- Szybkie przywracanie do pracy-wysokiej częstotliwości
- Niski prąd upływowy zapewniający wydajność systemu
- Konstrukcja o wysokiej niezawodności.
- Niska pojemność złącza
- Szeroki zakres temperatur pracy
Dane techniczne
|
Charakterystyka elektryczna (stopień Tamb=25, chyba że określono inaczej) |
Symbol |
Warunki |
Wartość znamionowa |
Jednostka |
|
Powtarzające się szczytowe napięcie wsteczne |
VRRM |
10 |
KV |
|
|
Średni prąd przewodzenia max. |
IO |
@olej Tprzerwa=50 stopień |
30 |
mama |
|
Maks. Prąd udarowy |
IFSM |
3.0 |
A |
|
|
Maks. Spadek napięcia w kierunku przewodzenia |
VFM |
Ta=25 stopień |
25 |
V |
|
Maks. Odwróć czas odzyskiwania |
tr |
IF=2mA, IR=4mA |
100 |
nS |
|
Maks. Prąd wsteczny |
IRRM |
2.0 |
μA |
|
|
Maks. Złącze temperaturowe |
TJ |
130 |
stopień |
|
|
Zakres temperatur przechowywania |
Tstg |
-40-+130 |
stopień |
|
Wymiary obrysu opakowania |
|||||||||||||||||||
|
|
|
||||||||||||||||||
Seria 2CL8 Lista produktów
Seria 2CL8, koncentrująca się na 30mA, zakres napięcia wynosi 8-30KV, znamionowy Trr wynosi 100nS, następujące główne typy:
|
Typ |
Wartości znamionowe |
Temp. Stan |
Charakterystyka elektryczna |
Wymiar |
|||||
|
VRRM |
JEŻELI(AV) |
IFSM |
Tj |
Tstg |
VFM |
IR1 |
Trr |
φciało*L, φprzewód |
|
|
[JEŻELI=JEŻELI(AV)] |
[VR=VRRM] |
[JEŚLI=2mA IRM=4mA] |
|||||||
|
KV |
mama |
A |
stopień |
stopień |
V |
μA |
μS |
mm |
|
|
2CL81 |
8 |
30 |
3 |
120 |
-40~+120 |
20 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL82 |
10 |
30 |
3 |
120 |
-40~+120 |
25 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL83 |
12 |
30 |
3 |
120 |
-40~+120 |
28 |
2 |
0.1 |
Φ3*10/Φ0.6 |
|
2CL85 |
16 |
30 |
3 |
120 |
-40~+120 |
36 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CL87 |
20 |
30 |
3 |
120 |
-40~+120 |
40 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CL89 |
30 |
30 |
3 |
120 |
-40~+120 |
46 |
2 |
0.1 |
Φ4.5*15/Φ1.0 |
