Dioda HV serii DD

Wyślij zapytanie

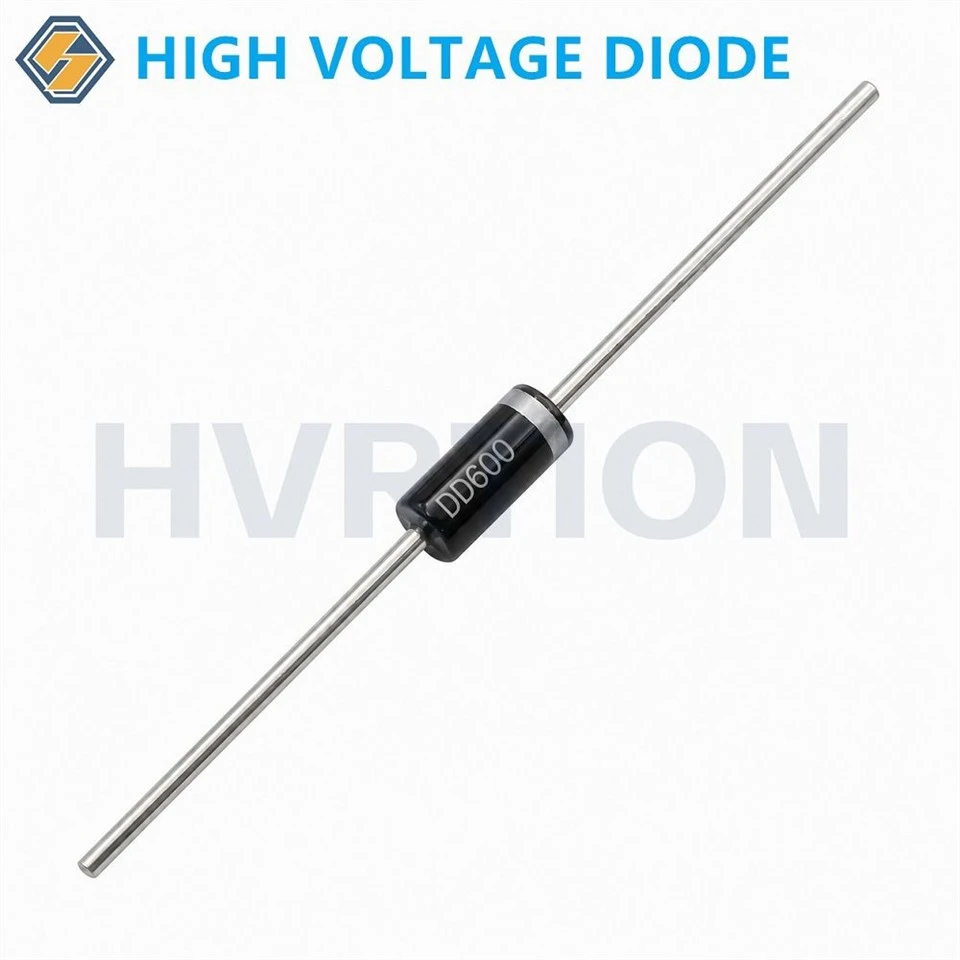

Dioda HV serii DD
Szczegóły
Dioda szybkiego odzyskiwania wysokiego napięcia serii DD 6-20KV 20-35mA 80-150nS.
Diody wysokiego napięcia serii DD są przeznaczone do zastosowań związanych z prostowaniem wysokich-wysokich częstotliwości i{1}}napięć. Obejmując zakres napięć od 6 KV do 20 KV, prąd przewodzenia od 20 mA do 35 mA i czas powrotu do tyłu wynoszący zaledwie 80 ns, diody te charakteryzują się zwartą obudową epoksydową, niskim spadkiem napięcia w kierunku przewodzenia, niskim prądem upływowym wstecznym i doskonałą odpornością na przepięcia. Stanowią idealny wybór do przełączania zasilaczy, systemów laserowych, generatorów promieni rentgenowskich-i nie tylko.
Klasyfikacja produktów
Dioda HV szybkiego odzyskiwania 20-50 mA
Share to
Opis

Kluczowe funkcje

  • Szeroki zakres napięcia/prądu – VRRM 6KV do 20KV, IF(AV) 20mA do 35mA; wiele modeli zapewniających elastyczność projektowania
  • Bardzo-szybki czas odzyskiwania – Trr od 80 ns do 100 ns, znacznie zmniejsza straty przełączania i obsługuje pracę w wysokich-częstotliwościach
  • Niski wyciek wsteczny – doskonała stabilność termiczna
  • Wysoka odporność na przepięcia – wytrzymuje przejściowe przeciążenia
  • Kompaktowy zestaw-wysokonapięciowy – oszczędza miejsce na płytce drukowanej
  • Zgodny z RoHS – końcówki bezołowiowe, przyjazne dla środowiska



Skrócona tabela referencyjna



Typ

Wartości znamionowe

Temp. Stan

Charakterystyka elektryczna
[Ta=25stopień, wszystkie są wartościami maksymalnymi]

Wymiar

VRRM

JEŻELI(AV)

IFSM

Tj

Tstg

VFM

IR1

Trr

φciało*L, φprzewód

[JEŚLI=JEŻELI(AV)]

[VR=VRRM]

[JEŚLI=2mA IRM=4mA]

KV

mama

A

stopień

stopień

V

μA

μS

mm

DD600

6

30

1

150

-40~+150

15

2

0.08

φ2.5*6.5/φ0.5

DD800

8

30

1

150

-40~+150

20

2

0.08

φ2.5*6.5/φ0.5

DD900

9

30

1

150

-40~+150

25

2

0.10

φ2.5*6.5/φ0.5

DD1000

10

30

1

150

-40~+150

20

2

0.10

Φ3*12/Φ0.6

DD1200

12

30

1

150

-40~+150

25

2

0.10

Φ3*12/Φ0.6

DD1400

14

30

1

150

-40~+150

30

2

0.10

Φ3*12/Φ0.6

DD1600

16

30

1

150

-40~+150

35

2

0.10

Φ3*12/Φ0.6

DD1800

18

30

1

150

-40~+150

40

2

0.10

Φ3*12/Φ0.6

DD2000

20

30

1

150

-40~+150

40

2

0.08

Φ3*12/Φ0.6



Cechy produktu



Wymiary obrysu opakowania

product-304-130

• Sprawa: Formowany plastikowy korpus

• Żywica epoksydowa spełnia wymagania palności UL 94V-0

• Polaryzacja: Kolorowy pasek oznacza koniec katody



Zalety




Szybka wymiana importowanych części

Porównywalna wydajność przy niższych kosztach
Kompatybilne z popularnymi pakietami diod wysokiego napięcia





Doskonała konsystencja partii

Zautomatyzowana produkcja zapewnia ścisły rozkład parametrów





Szybka obsługa próbek

Dostępne próbki inżynieryjne i raporty z testów





Aplikacje

  • Zasilacze impulsowe wysokiego napięcia (HV SMPS)
  • Zasilacze pomp laserowych (lasery półprzewodnikowe i światłowodowe)
  • Generatory rentgenowskie (obrazowanie medyczne, przemysłowe NDT)
  • Nadajniki radarowe (modulatory impulsów, jednostki WN)
  • Elektrofiltry (kontrola zanieczyszczeń powietrza przemysłowego)
  • Przyrządy do testowania wysokiego napięcia (testery izolacji, sondy WN)
  • Akceleratory cząstek (zasilacze impulsowe, modulatory WN)
