Dioda wysokiego napięcia serii 2CL8

Wyślij zapytanie

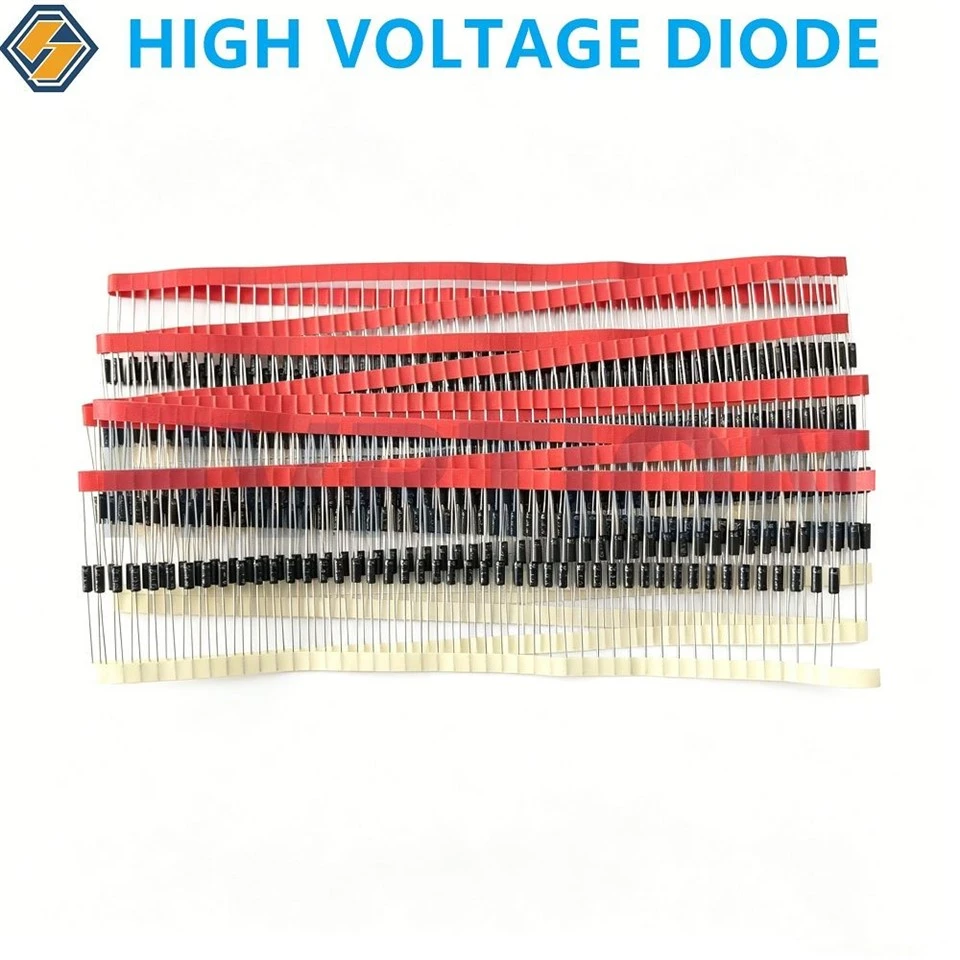

Dioda wysokiego napięcia serii 2CL8
Szczegóły
Dioda szybkiego odzyskiwania wysokiego napięcia serii 2CL8 8–30 KV 30 mA 120 nS. Seria 2CL8 (modele 2CL81 do 2CL89) to diody prostownicze o szybkim odzyskiwaniu wysokiego napięcia, przeznaczone do zastosowań średniej mocy i wysokiej częstotliwości. Obejmując zakres napięć od 8 KV do 30 KV z prądem przewodzenia 30 mA i typowym czasem odzyskiwania 100 ns, diody te charakteryzują się niskim spadkiem napięcia w kierunku przewodzenia, wyjątkowo niskim wyciekiem wstecznym (maksymalnie 2 μA przy 25 stopniach) i wysokim prądem udarowym wynoszącym 3 A. Ich niewielka, formowana obudowa z żywicy epoksydowej sprawia, że ​​idealnie nadają się do obwodów wysokiego napięcia o ograniczonej przestrzeni.
Klasyfikacja produktów
Dioda HV szybkiego odzyskiwania 20-50 mA
Share to
Opis

Kluczowe funkcje

  • Szeroki zakres napięć – VRRM od 8KV (2CL81) do 30KV (2CL89)
  • Prąd przewodzenia – IF(AV)=30mA
  • Ultraszybki czas odzyskiwania – Trr =100nS
  • Niskie napięcie przewodzenia – VF od 20 V do 46 V (przy IF=10mA), w zależności od napięcia znamionowego
  • Niezwykle niski prąd upływu wstecznego – IR1 Mniejszy lub równy 2μA przy VR=VRRM, Ta=25 stopnia
  • Wysoka zdolność udarowa – IFSM=3A (niepowtarzalna)
  • Kompaktowy pakiet wysokiego napięcia – φ3×8mm do φ4,5×15mm, z przewodami φ0,6 lub φ1,0
  • Temperatura pracy – znamionowa dla 25 stopni (charakterystyka gwarantowana)



Skrócona tabela referencyjna



Typ

Wartości znamionowe

Temp. Stan

Charakterystyka elektryczna
[Ta=25stopień, wszystkie są wartościami maksymalnymi]

Wymiar

VRRM

JEŻELI(AV)

IFSM

Tj

Tstg

VFM

IR1

Trr

φciało*L, φprzewód

[JEŚLI=JEŻELI(AV)]

[VR=VRRM]

[JEŚLI=2mA IRM=4mA]

KV

mama

A

stopień

stopień

V

μA

μS

mm

2CL81

8

30

3

120

-40~+120

20

2

0.1

Φ3*8/Φ0.6

2CL82

10

30

3

120

-40~+120

25

2

0.1

Φ3*8/Φ0.6

2CL83

12

30

3

120

-40~+120

28

2

0.1

Φ3*10/Φ0.6

2CL85

16

30

3

120

-40~+120

36

2

0.1

Φ3*12/Φ0.6

2CL87

20

30

3

120

-40~+120

40

2

0.1

Φ3*12/Φ0.6

2CL89

30

30

3

120

-40~+120

46

2

0.1

Φ4.5*15/Φ1.0



Wymiary obrysu opakowania

product-304-130

• Sprawa: Formowany korpus z tworzywa sztucznego

• Żywica epoksydowa spełnia wymagania palności UL 94V-0

• Polaryzacja: Kolorowy pasek oznacza koniec katody



Zalety



  • Ekonomiczne-
  • Sprawdzona niezawodność
  • Łatwy w użyciu
  • Szeroki wybór stopni napięcia
  • Wysoki wzrost



Aplikacje

  • Zasilacze impulsowe wysokiego-napięciowego(Zasilanie wysokiego napięcia)
  • Zasilacze pomp laserowychdla laserów-na ciele stałym
  • Generatory-promieni rentgenowskich(diagnostyka medyczna, inspekcja przemysłowa)
  • Elektrofiltry(oczyszczanie powietrza, odpylanie przemysłowe)
  • Obwody ładowania kondensatorówdla impulsowych systemów zasilania
  • Sprzęt do testowania wysokiego-napięcia(testery izolacji, sondy WN)
  • Modulatory radarowei impulsowe zasilacze nadajników
  • Akceleratory cząsteki inne instrumenty naukowe



Zamawianie i wsparcie



Dostępność

Modele standardowe dostępne w magazynie, gotowe do wysyłki




Przykładowa polityka

Bezpłatne próbki inżynieryjne dostępne na życzenie




Dokumenty techniczne

Arkusz danych




Personalizacja

W przypadku zamówień ilościowych istnieje możliwość sortowania według długości przewodu lub napięcia
