Przegląd produktu

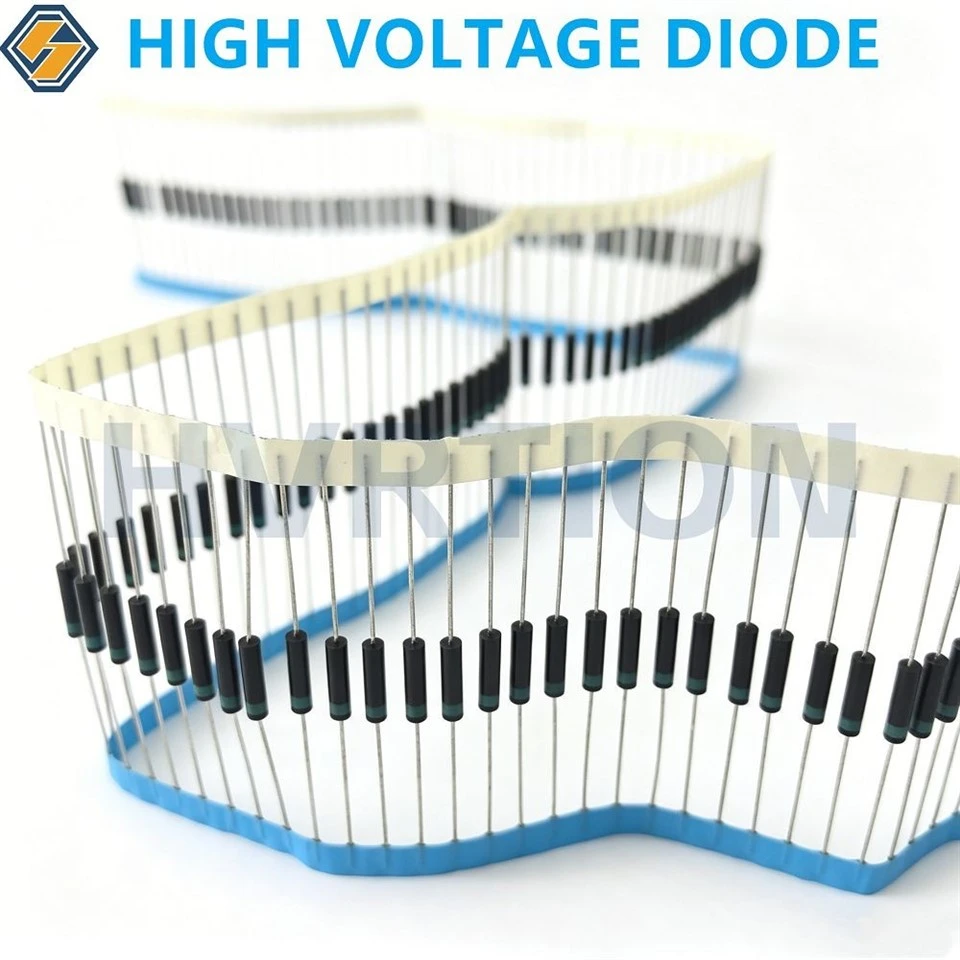

Wysokonapięciowa dioda prostownicza serii 2CLG03 to rodzina-wysokowydajnych diod krzemowych przeznaczona do zastosowań prostowniczych średnioprądowych i wysokonapięciowych. Seria obejmuje powtarzalne szczytowe napięcie wsteczne 20 kV, 25 kV i 30 kV, ze średnim znamionowym prądem przewodzenia 30 mA i doskonałą odpornością na udary.

Charakteryzując się szybką charakterystyką odzyskiwania (trr mniejszy lub równy 100 ns), niskim prądem upływowym wstecznym, wysoką stabilnością temperaturową i wytrzymałą konstrukcją osiową, seria 2CLG03 zapewnia niezawodną pracę w systemach konwersji mocy wysokiego napięcia.

Produkt ma szerokie zastosowanie w:

* Zasilacze wysokiego napięcia
* Generatory-promieni rentgenowskich
* Zasilacze laserowe

* Urządzenia elektrostatyczne
* Przemysłowe systemy zasilania impulsowego
* Obwody powielacza wysokiego napięcia
* Sprzęt do badań naukowych

Kluczowe funkcje

01/

Szeroki zakres wysokiego napięcia: 20 kV–30 kV
Seria 2CLG03 zapewnia wiele opcji napięcia:
Model VRRM
2CLG0320 20kV
2CLG0325 25kV
2CLG0330 30kV
Nadaje się do różnych projektów obwodów wysokiego napięcia i wymagań systemowych.

02/

Wysoka wydajność prądowa
* Średni prąd przewodzenia: 30 mA
* Prąd udarowy: 3A
Zapewnia niezawodną pracę w warunkach prądu przejściowego.

03/

Szybka wydajność odzyskiwania
* Czas odzyskiwania wstecznego: 100 ns
Zalety:
* Niższe straty przełączania
* Lepsza wydajność przy-wysokiej częstotliwości
* Nadaje się do zastosowań impulsowych i przełączających wysokiego napięcia

04/

Niezawodność w wysokich temperaturach
Seria obsługuje:
* Maksymalna temperatura złącza: 150 stopni
* Temperatura przechowywania: -40 stopni ~ +150 stopni
Nadaje się do trudnych warunków przemysłowych.

05/

Niski prąd upływowy
* Maksymalny prąd wsteczny: 2μA
Korzyści:
* Poprawa efektywności energetycznej
* Większa stabilność napięcia
* Zmniejszona utrata mocy w trybie gotowości

Charakterystyka elektryczna

(Ta=25 stopni, maksymalne oceny)

Typ	Wartości znamionowe			Temp. Stan		Charakterystyka elektryczna [Ta=25stopień, wszystkie są wartościami maksymalnymi]			Wymiar
	VRRM	JEŻELI(AV)	IFSM	Tj	Tstg	VFM	IR1	Trr	*φciałoL, φprzewód**
	VRRM	JEŻELI(AV)	IFSM	Tj	Tstg	[JEŚLI=JEŻELI(AV)]	[VR=VRRM]	[JEŚLI=2mA IRM=4mA]	*φciałoL, φprzewód**
	KV	mama	A	stopień	stopień	V	μA	μS	mm
2CLG0320	20	30	3	150	-40~+150	45	2	0.1	Φ3*12/Φ0.6
2CLG0325	25	30	3	150	-40~+150	50	2	0.1	Φ3*12/Φ0.6
2CLG0330	30	30	3	150	-40~+150	53	2	0.1	Φ3*12/Φ0.6

Wymiary mechaniczne

Parametr	Specyfikacja
Typ opakowania	Prowadzenie osiowe
Rozmiar ciała	Φ3 × 12 mm
Średnica ołowiu	Φ0,6 mm
Typ mocowania	Przez Dziurę

product-673-324

• Sprawa: Formowany plastikowy korpus

• Żywica epoksydowa spełnia wymagania palności UL 94V-0

• Polaryzacja: Kolorowy pasek oznacza koniec katody

Typowe zastosowania

1. Zasilacz wysokiego napięcia
Seria 2CLG03 jest idealna do:
* Prostowniki wysokiego napięcia prądu stałego
* Układy ładowania kondensatorów
* Transformatory wysokiego napięcia
* Przemysłowe moduły zasilające

2. Generator-wysokonapięciowego promieni X
Aplikacje:
* Medyczny sprzęt-rentgenowski
* Przemysłowe systemy-kontroli rentgenowskiej
* Zasilacze lampowe wysokiego napięcia

Zalety:
* Stabilne wyjście wysokiego napięcia
* Niski prąd upływowy
* Wysoka niezawodność działania

3. Zasilanie lasera
Nadaje się do:
* Systemy laserowe CO₂
* Przemysłowe urządzenia laserowe
* Moduły mocy lasera impulsowego
Szybkie przywracanie działania pomaga poprawić efektywność przełączania.

4. Sprzęt elektrostatyczny
Używany w:
* Elektrofiltry
* Elektrostatyczne systemy natryskowe
* Urządzenia do oczyszczania powietrza

5. Obwód powielacza napięcia
Nadaje się do:
* Układy mnożące Cockcrofta-Waltona
* Generatory kaskadowe wysokiego napięcia
* Generatory napięcia impulsowego

Zalety produktu

Funkcja	Korzyść
Zakres napięcia 20 kV–30 kV	Elastyczny projekt systemu
Prąd przewodzenia 30 mA	Nadaje się do zastosowań przemysłowych HV
Prąd udarowy 3A	Silna ochrona przejściowa
Czas odzyskiwania 100 ns	Praca z wysoką częstotliwością
Temperatura złącza 150 stopni	Niezawodność w wysokich temperaturach
Niski prąd upływowy	Stabilne wyjście wysokiego napięcia
Kompaktowy pakiet osiowy	Łatwa integracja

Dioda prostownicza wysokiego napięcia serii 2CLG03 oferuje napięcia znamionowe 20 kV, 25 kV i 30 kV z prądem przewodzenia 30 mA, możliwością udaru 3 A i krótkim czasem odzyskiwania 100 ns. Zaprojektowane do zastosowań związanych z promieniowaniem rentgenowskim, zasilaniem laserów, przemysłowymi zastosowaniami wysokiego napięcia i mnożnikami.

Usługa OEM / dostosowywania

Zapewniamy profesjonalną personalizację półprzewodników wysokiego napięcia:

✔ Dostosowanie napięcia: 10 kV–100 kV

✔ Aktualna personalizacja

✔ Personalizacja pakietu

✔ Optymalizacja parametrów elektrycznych

✔ Produkcja OEM/ODM

Seria 2CLG03 to niezawodne rozwiązanie dla inżynierów poszukujących kompaktowych, wysokonapięciowych krzemowych diod prostowniczych o szybkim odzyskiwaniu energii, charakteryzujących się doskonałą stabilnością temperaturową i-długoterminową niezawodnością do przemysłowych zastosowań wysokiego napięcia.
