Dioda HV serii HVRT

Wyślij zapytanie
Dioda HV serii HVRT
Szczegóły

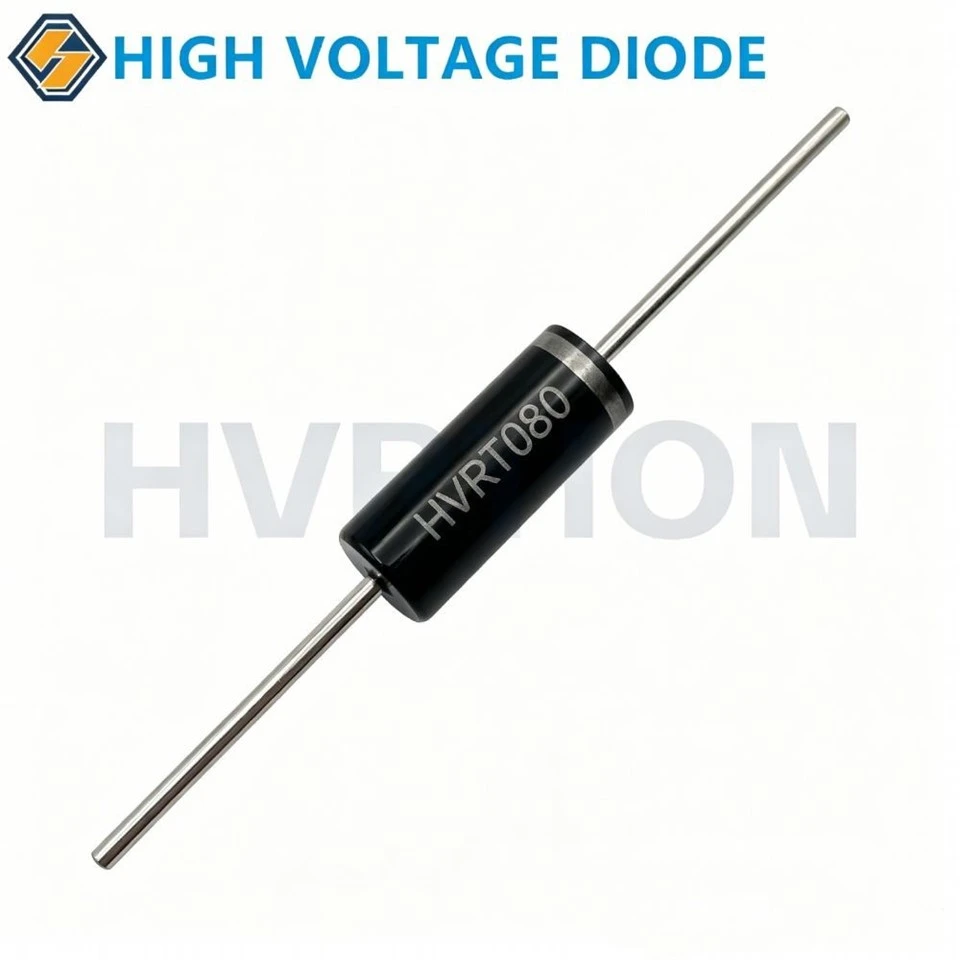

Seria HVRT 8–30KV / 30mA / 80nS Wysokonapięciowa dioda szybkiego odzyskiwania. Seria HVRT obejmuje diody prostownicze o szybkim odzyskiwaniu napięcia, przeznaczone do wymagających zastosowań wymagających wysokiej częstotliwości i wysokiego napięcia.
Dzięki zakresowi napięcia od 8 KV do 30 KV, prądowi przewodzenia 30 mA, czasowi powrotu do tyłu wynoszącemu 80 ns (typowo) i wyjątkowo niskiemu prądowi upływu wstecznemu wynoszącemu 2 μA, diody te zapewniają doskonałą wydajność przełączania i stabilność termiczną. Ich kompaktowe opakowania epoksydowe i szeroki zakres temperatur przechowywania (od -40 stopni do +150 stopni) sprawiają, że nadają się do stosowania w trudnych warunkach przemysłowych i medycznych.
Klasyfikacja produktów
Dioda HV szybkiego odzyskiwania 20-50 mA
Share to
Opis

Kluczowe funkcje

  • Szeroki zakres napięcia
  • Prąd przewodzenia
  • Ultraszybkie odzyskiwanie
  • Niskie napięcie przewodzenia
  • Wyjątkowo niski wyciek wsteczny
  • Wysoka zdolność udarowa
  • Szeroka temperatura przechowywania



Skrócona tabela referencyjna



Typ

Wartości znamionowe

Temp. Stan

Charakterystyka elektryczna
[Ta=25stopień, wszystkie są wartościami maksymalnymi]

Wymiar

VRRM

JEŻELI(AV)

IFSM

Tj

Tstg

VFM

IR1

Trr

φciało*L, φprzewód

[JEŚLI=JEŻELI(AV)]

[VR=VRRM]

[JEŚLI=2mA IRM=4mA]

KV

mama

A

stopień

stopień

V

μA

μS

mm

HVRT080

8

30

1

150

-40~+150

15

2

0.08

Φ3*8/Φ0.6

HVRT100

10

30

1

150

-40~+150

17

2

0.08

Φ3*10/Φ0.6

HVRT120

12

30

1

150

-40~+150

25

2

0.08

Φ3*10/Φ0.6

HVRT150

15

30

1

150

-40~+150

33

2

0.08

Φ3*10/Φ0.6

HVRT200

20

30

1

150

-40~+150

42

2

0.08

Φ3*12/Φ0.6

HVRT250

25

30

1

150

-40~+150

54

2

0.08

Φ3*12/Φ0.6

HVRT300

30

30

1

150

-40~+150

60

2

0.08

Φ3*12/Φ0.6



Wymiary obrysu opakowania

product-304-130

• Sprawa: Formowany korpus z tworzywa sztucznego

• Żywica epoksydowa spełnia wymagania palności UL 94V-0

• Polaryzacja: Kolorowy pasek oznacza koniec katody



Zalety



  • Spójne właściwości elektryczne w różnych klasach napięcia – przewidywalne zachowanie obwodu
  • Niskie napięcie przewodzenia zmniejsza straty przewodzenia, co jest szczególnie ważne w zastosowaniach o niskim cyklu pracy
  • Szybkie odzyskiwanie minimalizuje zakłócenia elektromagnetyczne (EMI) i eliminuje potrzebę stosowania nieporęcznych tłumików w wielu konstrukcjach
  • Standardowe modele w magazynie, gotowe do pobrania próbek technicznych i zleceń produkcyjnych



Aplikacje

Zasilacze impulsowe wysokiego napięcia (SMPS) do sprzętu przemysłowego i medycznego
Zasilacze pomp laserowych (lasery na ciele stałym, lasery światłowodowe)
Generatory rentgenowskie – diagnostyka medyczna, obrazowanie stomatologiczne, przemysłowe badania nieniszczące
Elektrofiltry – oczyszczanie powietrza, oczyszczanie spalin, odpylanie

Obwody ładowania kondensatorów w układach zasilania impulsowego (defibrylatory, lampy błyskowe)
Przyrządy do badań wysokonapięciowych – testery izolacji, testery wysokiego napięcia, sondy WN
Nadajniki radarowe i komunikacyjne – modulatory impulsów, zasilacze wysokiego napięcia
Akceleratory cząstek i inny sprzęt do badań naukowych



Zamawianie i wsparcie



  • MOQ:1000 sztuk
  • Dokumentacja:Pełny arkusz danych
  • Personalizacja:Długość przewodu, sortowanie napięcia lub specjalne oznaczenie dostępne w przypadku zamówień hurtowych
