Dioda szybkiego odzyskiwania wysokiego napięcia i dużej mocy

Funkcja:

● Mały rozmiar, niski VF

● Wysoka niezawodność, wysoka Tj

● Wysoka zdolność udarowa, szybki Trr

Aplikacja:

Zasilacze promieni rentgenowskich, generatory-wysokiego napięcia i sprzęt testowy, akceleratory cząstek, zastosowania elektrostatyczne, odwadnianie ropy naftowej, zasilacze laserów, obwody powielaczy napięcia, zasilacze do transmisji mikrofal itp.

Typ

Wartości znamionowe

Temp. Stan

Charakterystyka elektryczna
[Ta=25stopień, wszystkie są wartościami maksymalnymi]

Wymiar

VRRM

JEŻELI(AV)

IFSM

Tj

Tstg

VF

IR1

Trr

φciało*L, φprzewód

[JEŚLI=JEŻELI(AV)]

[VR=VRRM]

KV

A

A

stopień

stopień

V

μA

μS

mm

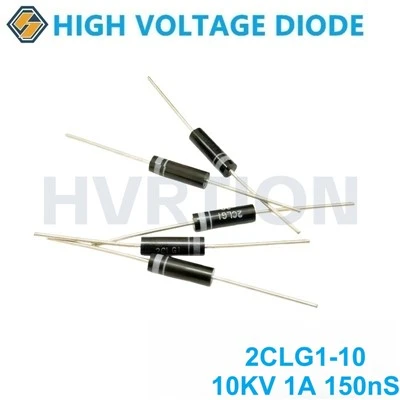

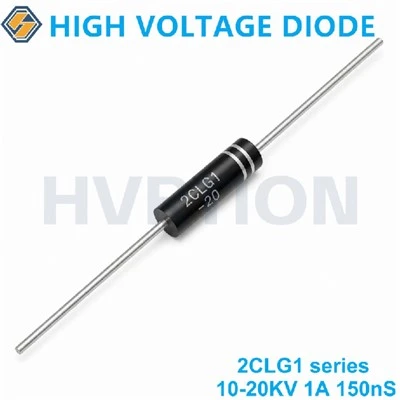

2CLG1-10

10

1

30

120

-40~+120

30

5

0.15

Φ4.5*15/Φ1.0

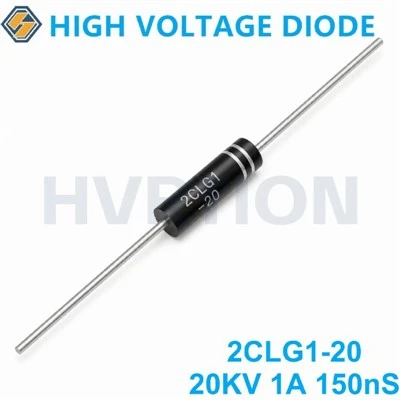

2CLG1-20

20

1

30

120

-40~+120

60

5

0.15

Φ4.5*15/Φ1.0

Typ

Wartości znamionowe

Temp. Stan

Charakterystyka elektryczna
[Ta=25stopień, wszystkie są wartościami maksymalnymi]

Wymiar

VRRM

JEŻELI(AV)

IFSM

Tj

Tstg

VF

IR1

Trr

φciało*L, φprzewód

[JEŚLI=JEŻELI(AV)]

[VR=VRRM]

KV

A

A

stopień

stopień

V

μA

μS

mm

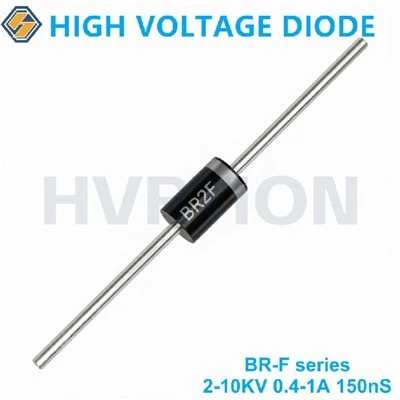

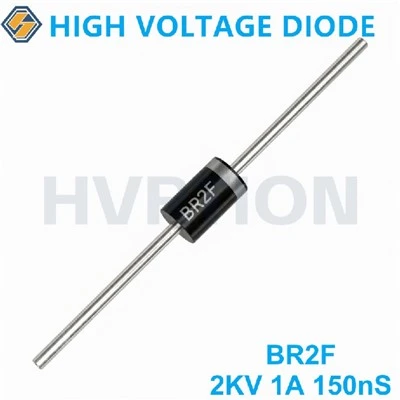

BR2F

2

1

50

120

-40~+120

9

5

0.15

Φ5*9/Φ1.2

BR3F

3

1

50

120

-40~+120

9

5

0.15

Φ5*9/Φ1.2

BR4F

4

0.8

50

120

-40~+120

11

5

0.15

Φ5*9/Φ1.2

BR5F

5

0.8

50

120

-40~+120

14

5

0.15

Φ5*9/Φ1.2

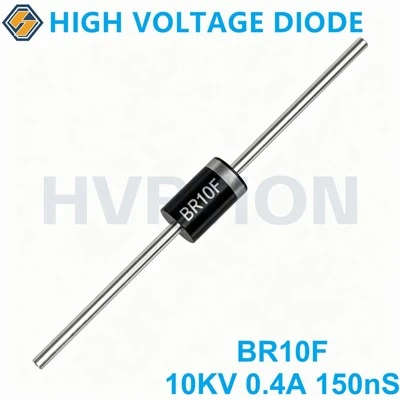

BR10F

10

0.4

50

120

-40~+120

25

5

0.15

Φ5*9/Φ1.2

Typ

Wartości znamionowe

Temp. Stan

Charakterystyka elektryczna
[Ta=25stopień, wszystkie są wartościami maksymalnymi]

Wymiar

VRRM

JEŻELI(AV)

IFSM

Tj

Tstg

VF

IR1

Trr

φciało*L, φprzewód

[JEŚLI=JEŻELI(AV)]

[VR=VRRM]

KV

A

A

stopień

stopień

V

μA

μS

mm

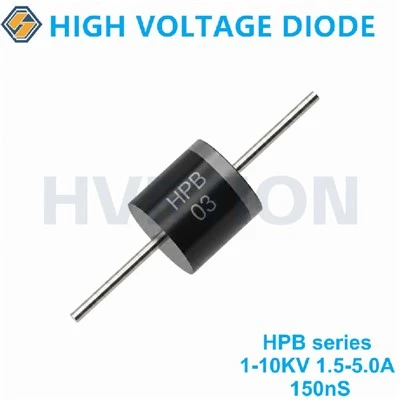

HPB01

1

5

80

120

-40~+120

1.2

2

0.15

Φ8*10/Φ1.28

Φ7.5*22/Φ1.2

HPB02

2

4.5

80

120

-40~+120

2.4

2

0.15

Φ8*10/Φ1.28

Φ7.5*22/Φ1.2

HPB03

3

4

60

120

-40~+120

3.6

2

0.15

Φ8*10/Φ1.28

Φ7.5*22/Φ1.2

HPB04

4

3.5

60

120

-40~+120

4.8

2

0.15

Φ8*10/Φ1.28

Φ7.5*22/Φ1.2

HPB05

5

3

60

120

-40~+120

6.0

2

0.15

Φ8*10/Φ1.28

Φ7.5*22/Φ1.2

HPB06

6

2.5

50

120

-40~+120

7.2

2

0.15

Φ8*10/Φ1.28

Φ7.5*22/Φ1.2

HPB08

8

2

50

120

-40~+120

9.6

2

0.15

Φ8*10/Φ1.28

Φ7.5*22/Φ1.2

HPB10

10

1.5

50

120

-40~+120

12

2

0.15

Φ8*10/Φ1.28

Φ7.5*22/Φ1.2

Typ

Wartości znamionowe

Temp. Stan

Charakterystyka elektryczna
[Ta=25stopień, wszystkie są wartościami maksymalnymi]

Wymiar

VRRM

JEŻELI(AV)

IFSM

Tj

Tstg

VF

IR1

Trr

φciało*L, φprzewód

[JEŚLI=JEŻELI(AV)]

[VR=VRRM]

KV

A

A

stopień

stopień

V

μA

μS

mm

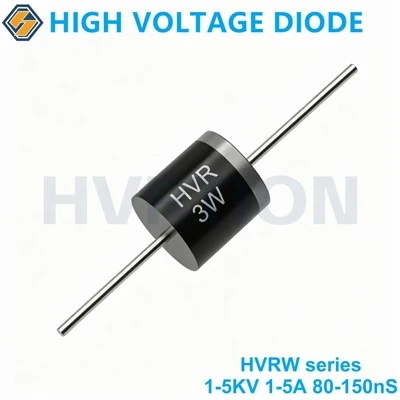

HVR1W

1

2.5

200

150

-55~+160

2

2

0.15

Φ8*10/Φ1.28

LUB

Φ7.5*22/Φ1.2

HVR2W

2

1.5

200

150

-55~+160

3

3

0.15

Φ8*10/Φ1.28

LUB

Φ7.5*22/Φ1.2

HVR3W

3

1.5

200

150

-55~+160

5

5

0.15

Φ8*10/Φ1.28

LUB

Φ7.5*22/Φ1.2

HVR4W

4

1

200

150

-55~+160

5

5

0.15

Φ8*10/Φ1.28

LUB

Φ7.5*22/Φ1.2

HVRW3G

3

5

100

150

-55~+160

4.8

4.8

0.08

Φ8*10/Φ1.28

LUB

Φ7.5*22/Φ1.2

HVRW5G

5

3

60

150

-55~+160

13

13

0.08

Φ8*10/Φ1.28

LUB

Φ7.5*22/Φ1.2

Typ

Wartości znamionowe

Temp. Stan

Charakterystyka elektryczna
[Ta=25stopień, wszystkie są wartościami maksymalnymi]

Wymiar

VRRM

JEŻELI(AV)

IFSM

Tj

Tstg

VF

IR1

Trr

φciało*L, φprzewód

[JEŚLI=JEŻELI(AV)]

[VR=VRRM]

V

A

A

stopień

stopień

V

μA

μS

mm

HPT1700

1700

10

100

175

-55~+175

1.4

5

Zero

TO220-2L

HPT2200

2200

10

100

175

-55~+175

2.0

5

Zero

TO220-2L
